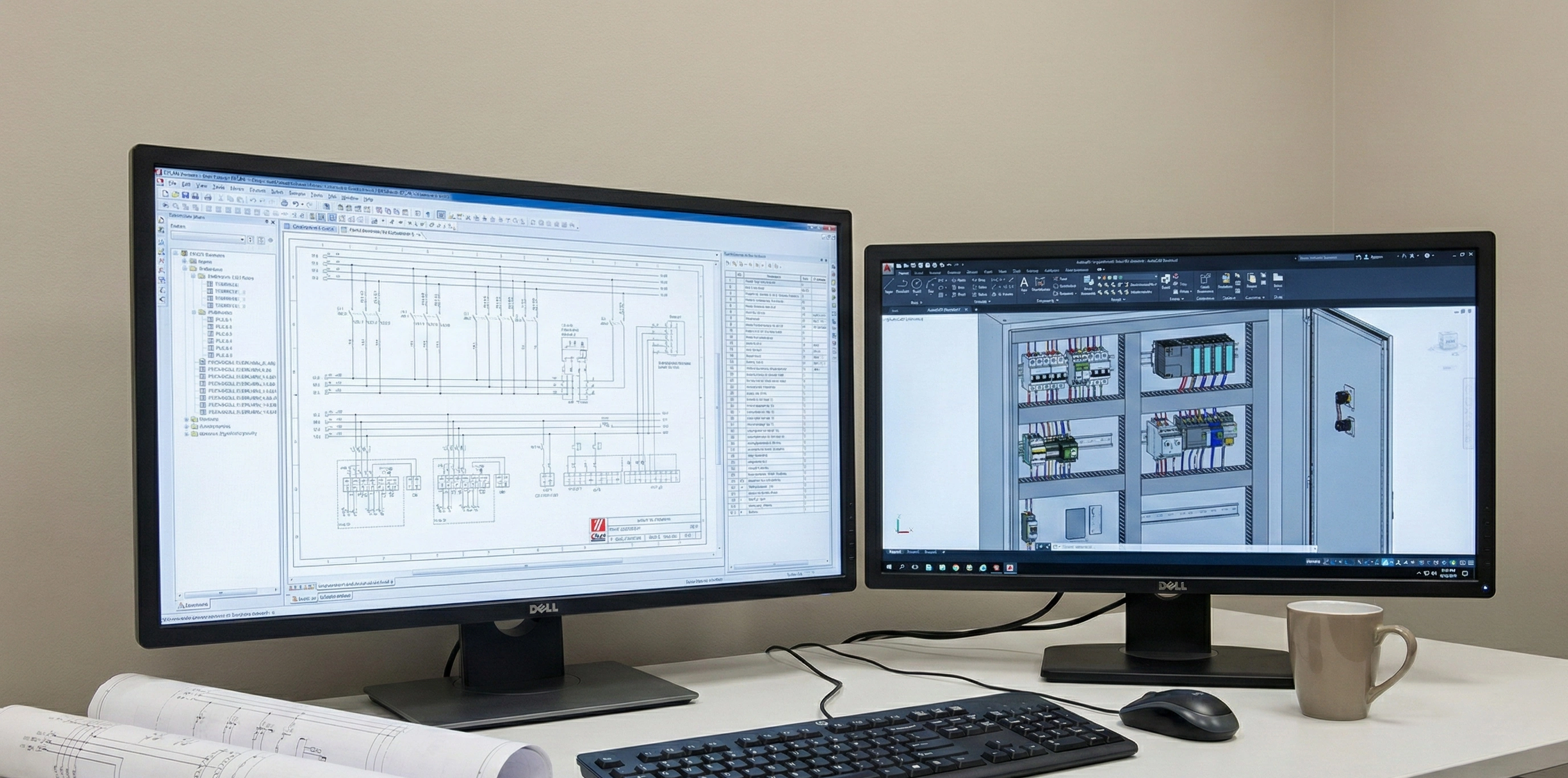

Projekce rozvaděčů
Zpracujeme projektovou i výrobní dokumentaci pro domovní, průmyslové i kritické provozy. Výstupy v EPLAN nebo AutoCAD jsou jednoznačné pro výrobu, zkoušky a bezpečné předání.
Software
EPLAN P8 / AutoCAD
Výstupem není „papír pro papír“, ale dokumentace, která určuje kvalitu výroby a čistotu předání.
Přehledná a logická schémata (jednopólová i liniová) dle typu rozvaděče. Základ pro výrobu i budoucí servis.
Detailní seznam komponent (Schrack, OEZ, Eaton...) pro nákup a kontrolu. Žádné 'bezejmenné' díly.
Prostorové uspořádání skříně (2D/3D), kontrola oteplení a rozmístění přístrojů pro snadnou obsluhu.
Podklady pro tisk návleček, štítků přístrojů a výrobního štítku. Aby v rozvaděči nebyl chaos.
Předpřipravené podklady pro kusovou zkoušku a revizi. Legislativní jistota.
Export dat pro výrobu (popisky, vrtání) a kompletní PDF dokumentace s navigací.
Schémata a zapojení
Přehledné schéma pro výrobu, servis a bezpečné předání.
EPLAN / AutoCAD
Dokumentace připravená tak, aby seděla výrobě i realitě na stavbě.
Popisy, štítky, značení
Logické značení okruhů a prvků – rychlejší servis, méně chyb.
Dlouhodobá partnerství s významnými hráči v průmyslu i veřejné správě.
Kontrolovaný postup minimalizuje změny během výroby. Dokumentaci ladíme tak, aby seděla na realitu.
Definujeme účel, zátěže, prostředí (IP), zkratovou odolnost a požadavky na komponenty.
Navrhneme velikost skříně, jištění a logiku ovládání. Odsouhlasíme si to před kreslením.
Kreslíme v EPLAN / AutoCAD. Řešíme detaily zapojení, návaznosti svorek a číslování.
Interní kontrola vyrobitelnosti a tepelných ztrát. Zapracování připomínek zákazníka.
Generování kusovníků, schémat a podkladů pro štítky. Vše připraveno pro dílnu.
Předání dokumentace (PDF/DWG) a podpora při výrobě či zkouškách.
Čím přesnější zadání, tím rychlejší návrh a méně změn během realizace. Pokud dokumentaci nemáte, projdeme to spolu.
Základní parametry
Technické podklady
Pošlete základní informace a ozveme se s návrhem postupu.
Co stačí poslat?
"Poptávám rozvaděč pro strojní linku, cca 20 motorů, řízení přes PLC, IP54. Termín za měsíc."
Dokumentaci rovnou i vyrobíme? Více o výrobě.
Ano. Umíme zpracovat návrh a výrobní dokumentaci podle vašich podkladů (schéma, specifikace, požadavky), případně dokumentaci doplnit a sjednotit tak, aby byla jednoznačná pro výrobu, montáž a předání.
Standardně pracujeme v EPLAN a AutoCAD. Volíme nástroje tak, aby dokumentace byla čitelná, změny řízené a výroba proběhla bez zbytečných dohadů a improvizací.
Předáváme projektově-výrobní dokumentaci (elektrická schémata, osazovací podklady, značení), kusovníky/specifikace a podklady pro zkoušky včetně návaznosti na protokol o zkoušce.
Ano. Zpracujeme dokumentaci pro domovní/bytové, komerční i průmyslové rozvaděče a rozvodná zařízení – vždy podle konkrétního zadání a s ohledem na platné normy a předpisy.
Ideálně účel rozvaděče, seznam zátěží/I/O, prostředí a požadované termíny, preferované komponenty (pokud jsou dané) a požadované rozhraní vůči technologii. Když podklady nemáte kompletní, doplníme je při technickém upřesnění.
Ano. Umíme navrhnout koncepci a schémata podle požadavků na provoz, bezpečnost a servis. Součástí je návrh členění, jištění/ochran a logika zapojení tak, aby výroba a uvedení do provozu proběhly hladce.
Ano. Dokumentaci připravujeme tak, aby podporovala bezpečnou výrobu a předání včetně návaznosti na ověření a zkoušky rozvaděče dle typu zařízení a požadavků projektu.
Změny evidujeme a řídíme. Nastavíme jasný proces odsouhlasení a verzování dokumentace, aby výroba vždy jela podle poslední platné verze a nevznikaly drahé opravy na poslední chvíli.
Ano. Značení a servisní logika jsou součástí kvality. Dokumentaci připravujeme tak, aby byl rozvaděč přehledný pro montáž, zkoušky i budoucí zásahy údržby.
Ano. Projekci děláme s návazností na výrobu a zkoušky. Podle typu zakázky umíme připravit podklady pro funkční ověření, zkoušky a protokoly pro předání a audit.
